Вниманию глубокоуважаемых посетителей сайта предлагается для воплощения собственными силами три схемы двуполярных блоков питания, которые можно использовать в качестве лабораторных. Схемы отличаются незаурядной простотой, особенно первая.

А любителям сложных схем можно предложить третью, собранную целиком на транзисторах. Особенность всех схем - регулировка выходного напряжения осуществляется одиночным резистором, что очень удобно - не нужно регулировать каждое плечо отдельно. Выходное напряжение первых двух схем можно установить в пределах 1,25..25 вольт, но лучше ограничиться пределом 20 вольт. Защита от короткого замыкания - встроенная в интегральные стабилизаторы (первая схема), во второй схеме - только положительное плечо; в третьей схеме- защита на транзисторах в режиме ограничения тока.

Номинал тока срабатывания зависит от номинала токового резистора, и при увеличении сопротивления резистора ток ограничения будет уменьшаться. То есть в последней схеме можно сделать регулируемую защиту, поставив несколько резисторов и переключатель.

При воплощении БП очень рекомендую ставить два выключателя питания - один сетевой, а второй - для отключения нагрузки. Вольтметр остаётся подключённым к выходу БП, и вы всегда видите, к какому напряжению подключаетесь.

Ну, и о наладке схем. Вроде всё просто и понятно, но... есть нюансы.
Балансировка выходных напряжений в первой схеме осуществляется подстроечником Р1. Очень желательно, что бы отношения делителей выходного напряжения в положительном и отрицательном плечах были как можно ближе, это облегчит процесс балансировки.
Балансировку проводим очень аккуратно, понемногу приближаюсь к результату. Если резко крутануть подстроечник, то из-за потери контакта нижнее плечо может уйти в защиту, а вследствие этого уйдёт в защиту и положительное плечо. Для защиты от переполюсовки и аварийного выключения установлены диоды Д1..Д4. Диоды - желательно быстродействующие, на ток не менее 1 ампера (лучше 2 ампера). Балансировку можно считать хорошей, если во всём диапазоне выходных напряжений разбаланс будет менее 0,3 вольта.

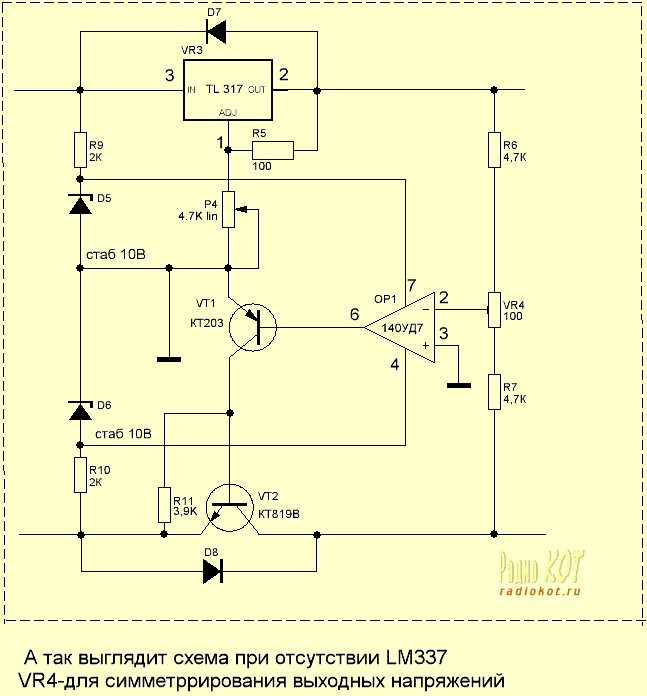

Вторая схема - для тех, у кого нет возможности найти интегральный стабилизатор отрицательного напряжения. Она капризнее в работе и наладке, чем первая. Основная заковырка - склонность к самовозбуждению отрицательного плеча. Меры борьбы с этим явлением - шунтирование конденсаторами, введение корректирующих цепей, пляски с бубном... Да ну эту схему!

Детали, используемые в блоках питания.
Радиатор охлаждения - общий, площадью 300 кв. см. Микросхемы прижимаются планками - этот вид крепления надёжнее, чем через винты с изолирующими втулками (втулки постепенно деформируются под влиянием температуры, и прижим ослабляется). Для изоляции лучше использовать слюду - если она есть. Прокладки из синтетики хуже проводят тепло и тоже постепенно деформируются.
Регулировочный резистор - многооборотный, для повышенной точности и плавности установки напряжения. При его отсутствии - ставим последовательно два обычных (лучше проволочных), один - номиналом 4.7 кОм, второй - 200 Ом.
Требования к трансформатору питания понятны из характеристик самого БП: вторичная обмотка 2х25 вольт переменного тока 1 ампер. Если вторичная обмотка 2х18 вольт, выходное напряжение БП будет не более 20 вольт.
